3.2 Zoll TFT-LCD-Display-Modul mit 240x320 Auflösung und Parallel MCU 16-Bit-Schnittstelle für Haushaltsgeräte

Markenbezeichnung:	Genyu
MOQ:	10
Preis:	CN¥19.57-27.39

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Guangdong, China

Anzeigegröße:

3,2 Zoll

Anzeigemodus:

240*320

Antriebs-IC:

ILI9341V

Schnittstelle:

Parallele MCU 16Bit

Betrachtungswinkel:

12 Uhr

Hintergrundbeleuchtung:

Weiße LED

Stromversorgung:

3,3 V

Modulgröße:

55,04 x 77,7 x 2,4 mm

Aktiver Bereich:

48.6*64,8 mm

Leuchtdichte:

260 cd/m2

Auflösung:

240RGBx320 Pixel

Betriebstemperatur:

-10~60 °C

Anzeigetyp:

TFT

Struktur:

LCD + IC + FPC + BL

Blickrichtung:

12 Uhr

Hervorheben:

3.2 Zoll TFT-LCD-Display

240x320 Auflösung LCD-Modul

LCD-Panel mit paralleler MCU-16-Bit-Schnittstelle

Beschreibung des Produkts

3,2 Zoll 240x320 TFT LCD Display Modul

Kompaktes 3,2-Zoll-TFT-LCD-Modul mit 240x320 Auflösung, speziell für Haushaltsgeräte entwickelt.

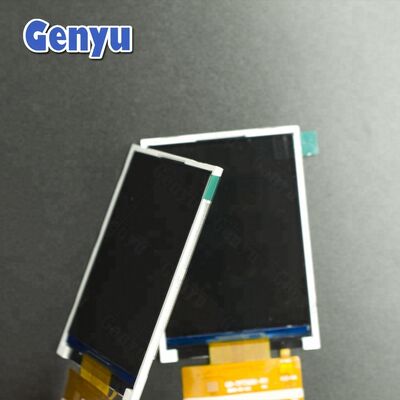

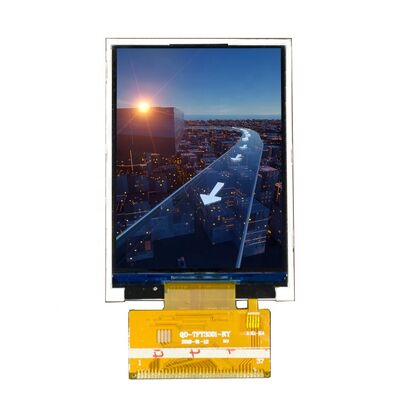

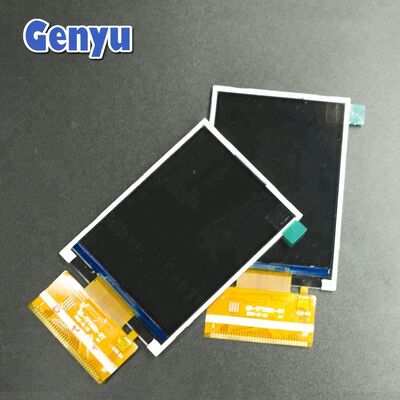

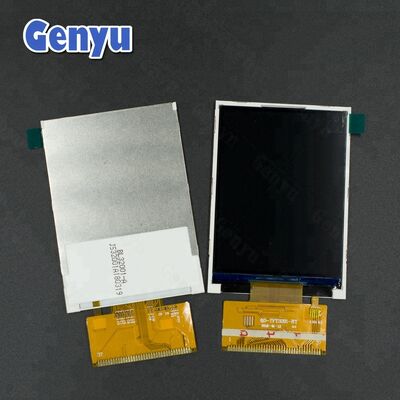

Produktbilder

Technische Spezifikationen

Display-Typ	240RGB × 320 Dots TFT LCD
Bildschirmgröße	3,2 Zoll
Schnittstelle	Parallel MCU 16Bit / 8Bit
Controller IC	ILI9341V
Leuchtdichte	260 cd/m²
Stromversorgung	2,8V
Auflösung	240RGB × 320 Pixel
Modulgröße	55,04 × 77,7 × 2,4 mm
Sichtbereich	48,6 × 64,8 mm
Betrachtungsrichtung	12 Uhr
Betriebstemperatur	-10°C bis 60°C

Pin-Definition

Pin-Nr.	Pin-Name	Pin-Nr.	Pin-Name
1	GND	25	GND
2	VCC(2,8V)	26	YD
3	IOVCC	27	XR
4	CS	28	YU
5	RS	29	XL
6	WR	30-34	LEDK1-LEDK5
7	RD	35	NC
8	RESET	36	LEDA
9-24	DB1-DB17	37	IMO

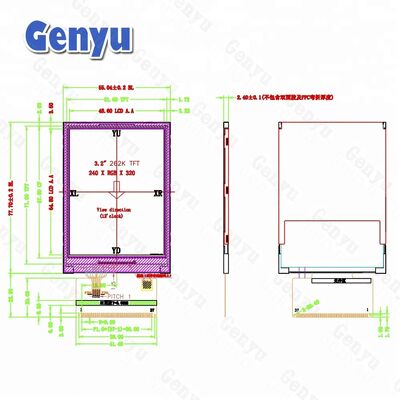

Strukturdetails

Integrierte Modulbauweise: LCD + IC + FPC + Hintergrundbeleuchtung

Verpackung & Versand

Zahlungsbedingungen

T/T, Western Union, Paypal - Bitte kontaktieren Sie uns vor der Zahlung

Lieferzeit

Artikel werden innerhalb von 3 Werktagen nach Zahlungseingang versandt
DHL/UPS/FedEx/TNT: 2-5 Werktage
EMS: 7-10 Werktage
CPAM/HKPAM: 10-30 Werktage

Verpackung

Antistatikbeutel oder Luftpolsterfolie (für Muster)
Kunststoffpalette
Karton

Unsere Vorteile

Detaillierte Datenblätter: Vollständige technische Dokumentation einschließlich Spezifikationen für Bildschirm/Modul/Treiber-IC und Anwendungsschaltungen
Quellcode-Unterstützung: Umfassender Quellcode oder Initialisierungscode wird bereitgestellt
Technischer Support: Erfahrenes Ingenieurteam bietet umfassende technische Dienstleistungen
Kundenspezifische Dienstleistungen: Kundenspezifische FPC-, PCB- und Moduldesigns verfügbar
Lösungsentwicklung: Spezielle Funktionslösungen, die auf Ihre Anforderungen zugeschnitten sind

Qualitäts- & Serviceverpflichtung

Technischer Support: Verfügbar während Ihres gesamten Entwicklungsprozesses

Qualitätssicherung: Alle Produkte durchlaufen Alterungstests mit 100% visueller und elektrischer Inspektion

Produktkompatibilität: Vorausschauende Benachrichtigung über Upgrades mit perfekter Abwärtskompatibilität

Garantie: 12-monatige Produktgarantie

Häufig gestellte Fragen

Produktionskapazität

30.000 m² Produktionsstätte mit über 800 Mitarbeitern in den LCD/LCM-Abteilungen

Qualitätskontrolle

ISO9001, RoHS, CE-zertifiziert mit umfassender Qualitätskontrolle von Anfang bis Ende

Mindestbestellmenge

Keine strengen Grenzen für Standardmodelle; MOQ für kundenspezifische Modelle hängt von der LCD-Größe ab

Lieferzeiten

Standardmodelle: auf Lager oder 1-2 Wochen; Kundenspezifische Modelle: 5-6 Wochen

Muster

Kostenlose Muster verfügbar mit kostenlosem Versand in China; Kundenspezifische LCDs typischerweise 5-8 kostenlose Muster

Kundenspezifische Anpassung

Vollständige OEM-Dienstleistungen verfügbar, einschließlich TN, HTN, STN, FSTN VA/BTN LCD-Displays und Touchpanels

Produktpalette

LCD-Display, AMOLED-Display, OLED-Display, TFT-LCD, Hintergrundbeleuchtung, kundenspezifisches LCD, COG-LCD, COB-LCD-Modul, TFT-LCD-Modul, grafisches LCD-Display, Segment-LCD, 128x64 LCD

Technischer Support

Vollständige technische Zeichnungen, Treiber-IC-Daten, Initialisierungscodes und technische Unterstützung

Fabrikstandorte

Fabriken in Shenzhen und der Provinz Jiangxi - Willkommen zu einem Besuch mit Abholservice vom Flughafen Shenzhen Bao'an oder dem Hochgeschwindigkeitsbahnhof Shenzhen North
