Genyu 2.0-Zoll-TFT-LCD-Display-Modul mit 176x220-Punkte-Auflösung und 22-Pin-Schnittstelle

Markenbezeichnung:	Genyu
MOQ:	1000
Preis:	$1.75-1.95

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

Guangdong, China

Anzeigetyp:

TFT

Anzeigegröße:

2,0 Zoll

Auflösung:

176(RGB)x220 Punkte

Schnittstelle:

8BIT MCU

Blickrichtung:

12 Uhr

Anzeigefarbe:

65K/262K

Antriebs-IC:

ILI9225G

Hintergrundbeleuchtung:

3 Stück weiße LEDs

Betriebstemperatur:

-20~+70℃

Aktiver Bereich:

28,03 (B) * 35,04 (H) mm

Stromversorgung:

3,3 V

Modulgröße:

36,10 (B) * 51,90 (H) * 2,40 (T) mm

Betrachtungsbereich:

28,03 (B) * 35,04 (H) mm

Lagertemperatur:

-30~+80 °C

Verbindungsmethode:

ZAHN + FPC

Hervorheben:

2.0 Zoll TFT-LCD-Display

176 x 220 Punkte TFT-LCD-Modul

22-poliges TFT-LCD-Panel

Beschreibung des Produkts

Genyu 22-Pin LCD-Display - 2,0 Zoll TFT-Modul

Kleines Farbdisplay mit einer Auflösung von 176×220 Punkten, ideal für verschiedene industrielle und elektronische Anwendungen.

Pinbelegung

Pin	1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16	17	18	19	20	21-22
Symbol	A	K	NC	NC	NC	VDD	D7	D6	D5	D4	D3	D2	D1	D0	RD	WR	RS	CS	TE	RESET	GND

Hauptmerkmale

LCD-Typ: TFT
Schnittstelle: 8-Bit MCU
Treiber-IC: ILI9225G
Blickwinkel: 12 UHR
Stromversorgung: 3,3V
Hintergrundbeleuchtung: 4 weiße LEDs

Technische Spezifikationen

Anzeigemethode	2,0 Zoll TFT-Display
Modulgröße	36,10(B)×51,90(H)×2,40(T) mm
Anzeigebereich	28,03(B)×35,04(H) mm
Arbeitstemperatur	-20 bis +70°C
Lagertemperatur	-30 bis +80°C
Anschlussarten	COG + FPC

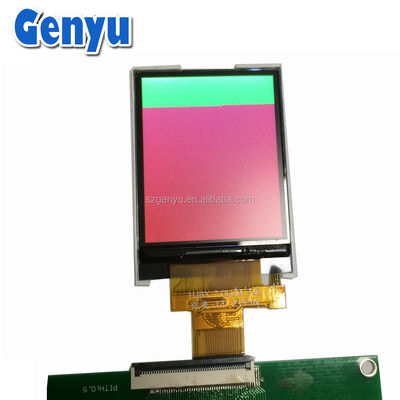

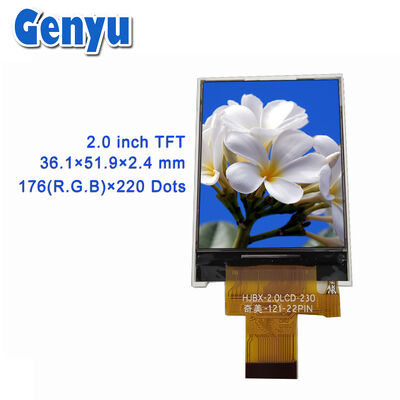

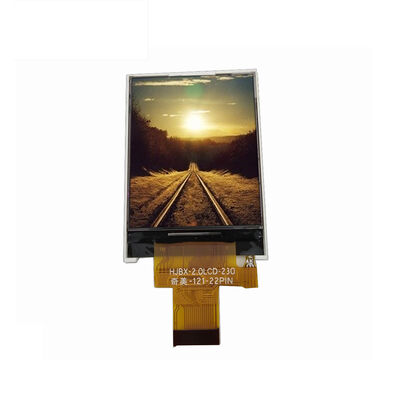

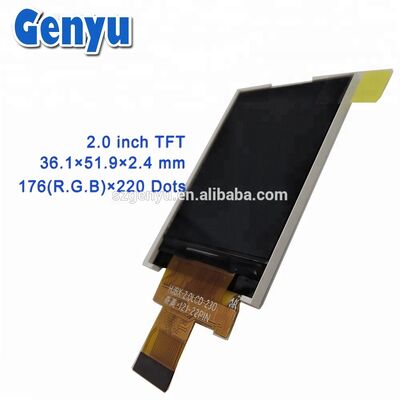

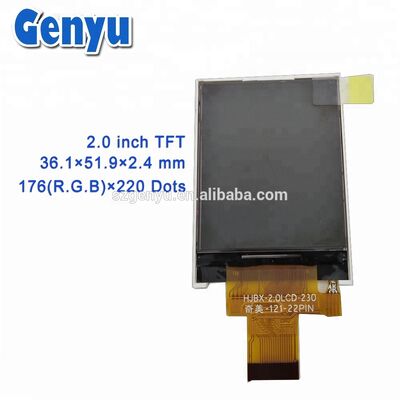

Produktbilder

Ähnliche Produkte

Wir bieten eine umfassende Palette von TFT-LCD-Displays für verschiedene Anwendungsanforderungen:

TFT-LCD-Größe	0,96", 1,0", 1,06", 1,28", 1,3", 1,44", 1,54", 1,77", 2,0", 2,2", 2,4", 2,8", 2,95", 3,13", 3,2", 3,5", 4,3", 7,0"
Blickwinkel	IPS Vollwinkel, 12:00, 6:00
Schnittstelle	RGB, SPI, I2C, 8080, 6800, serieller Port, paralleler Port, kundenspezifische Anpassung möglich
FPC	Einsteckverbinder, Lötversion, kundenspezifische Anpassung möglich

Für weitere Datenblätter und Muster kontaktieren Sie uns bitte.
