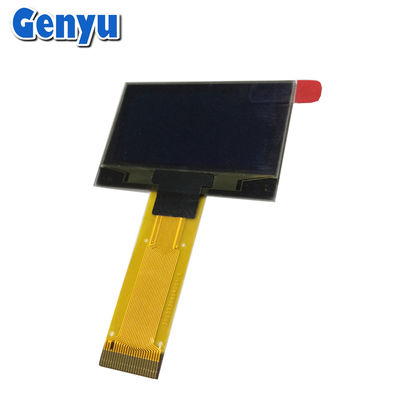

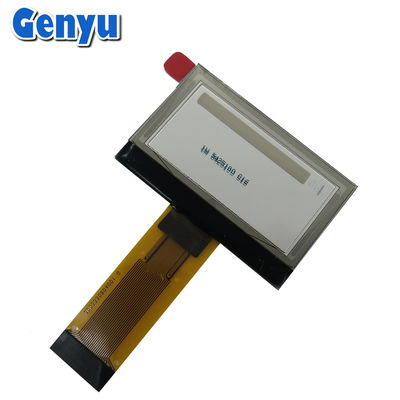

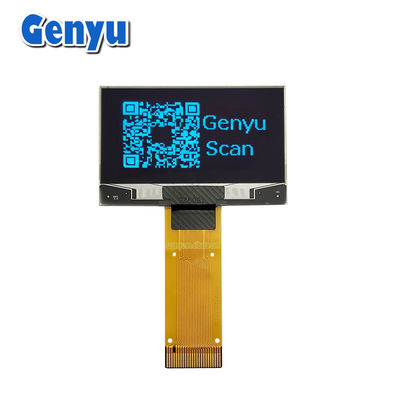

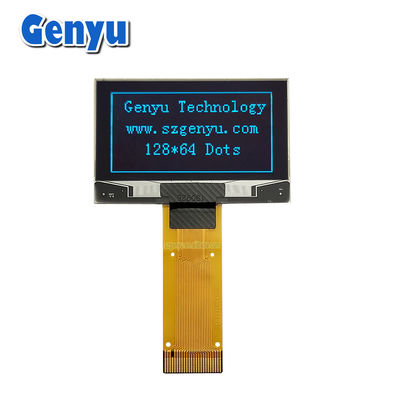

Serielle Schnittstelle 1,54-Zoll-OLED-Display-Panel Blaue Farbe 128x64 Punkte 24PIN

Serielle Schnittstelle 1,54-Zoll-OLED-Display-Panel Blaue Farbe 128x64 Punkte 24PIN

Markenbezeichnung:	Genyu
Modellnummer:	GY12864-48
MOQ:	100 Stück
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Paypal, Western Union, MoneyGram, Kreditkarte
Versorgungsfähigkeit:	150 000 Stück/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

RoHS, ISO9001: 2015

Größe der Platte:

10,54 Zoll (diagonal)

Entschließung:

Punkte 128*64

Anzeige Farbe:

Blau

Treiber-IC:

Die in Absatz 1 genannte Angabe gilt nicht.

FPC:

24pin

Verpackung Informationen:

Kunststoffschutzschalen und Kartons

Versorgungsmaterial-Fähigkeit:

150 000 Stück/Monat

Hervorheben:

1.54 Zoll OLED-Display-Panel

Serielle Schnittstelle 1

54-Zoll-OLED-Display

Beschreibung des Produkts

1.54 Zoll OLED-Display-Panel Blaue Farbe 128x64 Punkte 24PIN mit serieller Schnittstelle

Die1.54 Zoll OLED SPD0301Bildschirm ist ein kleines, monochromes oder farbiges OLED-Display, dasDie Angaben sind in Anhang I zu entnehmen.Es wird häufig in eingebetteten Systemen, Smartwatches, Fitness-Trackern und anderen tragbaren Geräten verwendet, die ein kompaktes, leistungsarme Display benötigen.

SPD0301 Übersicht über die Steuerung:

DieDie Angaben sind in Anhang I zu entnehmen.ist ein OLED-Treiber/Steuergerät, das sowohlMonochromundFarbe OLEDEs wird typischerweise in kleinen, leistungsarmen Anwendungen eingesetzt.SPI(und möglicherweise I2C) Schnittstellen für die Kommunikation mit einem Mikrocontroller.

Während dieDie Angaben sind in Anhang I zu entnehmen.Der Controller ist nicht so verbreitet wie andere OLED-Controller wie dermit einer Breite von mehr als 20 mm, wird es in einigen Bibliotheken noch weitgehend unterstützt, um es mit Arduino und anderen Mikrocontrollern zu verwenden.

Einzelparameter:

1	Markenbezeichnung	Genyu
2	Modellnummer	GY12864-48
3	Anzeigemodus	OLED ((organische Leuchtdiode)
4	Farbe	Blau
5	Größe	1.54 Zoll
6	Punktmatrix	128*64 Pixel
7	Modulgröße	42.04 ((W) x27.22 ((H) x1.41 ((D) mm
8	Anzeigebereich	37.052 (W) x 19.516 ((H)mm
9	Aktivbereich	35.052 ((W) x17.516 ((H))mm
10	Punktgröße	0.254 ((W) * 0,254 ((H) mm
11	Punkte-Pitch	0.274 ((W) * 0.274 ((H) mm
12	Laufwerk-IC	Die in Absatz 1 genannte Angabe gilt nicht.
13	Schnittstelle	6800/8080-Schnittstelle, 4-Draht-Serienschnittstelle, I2C
14	FPC-Anschluss	24PIN, Steckdosentyp
15	FPC-Pitch	0.5 mm
16	Antriebsmethode	VDD = 1,65 V ~ 3,3 V, Vin = 11,5 ~ 12,5 V
17	Blickwinkel	160- Nein.

Serielle Schnittstelle 1,54-Zoll-OLED-Display-Panel Blaue Farbe 128x64 Punkte 24PIN 0

OLED-Bildschirme (0,42 bis 3,12 Zoll):

Wir entwickeln hauptsächlich kleine und mittlere OLED-Displays, darunter 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" und 3,12" usw.

Wir können das FPC, Interface, Touch Panel und PCB-Board nach Ihren Anforderungen anpassen.

Serielle Schnittstelle 1,54-Zoll-OLED-Display-Panel Blaue Farbe 128x64 Punkte 24PIN 1

Ausrangierung für 1,54-Zoll-OLED SPD0301 (SPI-Schnittstelle):

Der typische Pinout für die1.54 Zoll SPD0301 OLED-Displaymit derSPIDie Schnittstelle könnte wie folgt aussehen:

VCC: Stromversorgung (in der Regel3.3Voder5V)
GNDAuf dem Boden.
CS (Chip auswählen): SPI-Chip wählen Pin.
SCK (Serienuhr)Die Uhr-Spitze der SPI.
SDI (MOSI): Master Out Slave In (SPI-Daten-Eingabe-Pin).
DC (Daten/Befehl): Daten-/Befehls-Pin, zur Unterscheidung zwischen Daten und Befehlen.
RES (Neustartung): Setzen Sie den Stift für das Display zurück.
VCCStromversorgungspin.
GND- Erdenklemm.

Häufig gestellte Fragen

1F: Welche Produkte können Sie anbieten?

A. 1) LCD-Display mit individuellem Segment;

2) Monochrome grafische/Punktmatrix-LCD-Display-Module;

3)Mikro-OLED-Displaymodule;

4) Farbliche TFT-LCD-Display-Panels;

5) LED-Hintergrundleuchten.

2F: Wo ist Ihre Fabrik?

A. Ich weiß nicht.Unser Büro befindet sich in Shenzhen, Guangdong und unsere Fabrik in der Provinz Jiangxi.

3F: Bieten Sie eine kostenlose Probe an?

A: Für die erste Zusammenarbeit werden Proben in Rechnung gestellt, und der Betrag wird in der Massenbestellungsphase zurückerstattet.

4F: Wie ist die Lieferzeit?

A: Für kleine Bestellungen: 7-15 Tage. Für die Massenproduktion: 25-30 Tage.

5F: Kann ich einen niedrigeren Preis für OLED-Displays bekommen?

A: Ja, bei größeren/größeren Bestellmengen günstiger.

6F: Wie kontrollieren Sie die Qualität der Produkte?

A: Alle Produkte werden vor dem Versand zu 100% geprüft.
