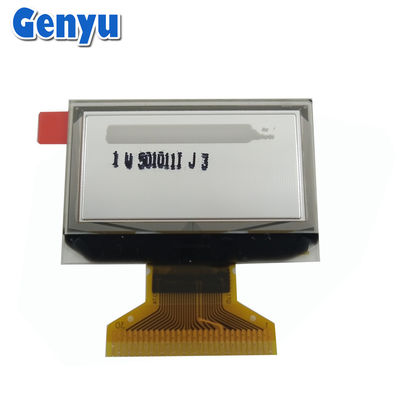

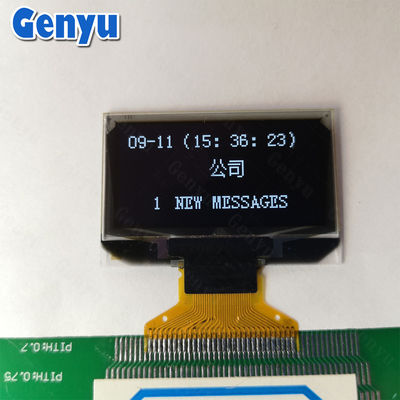

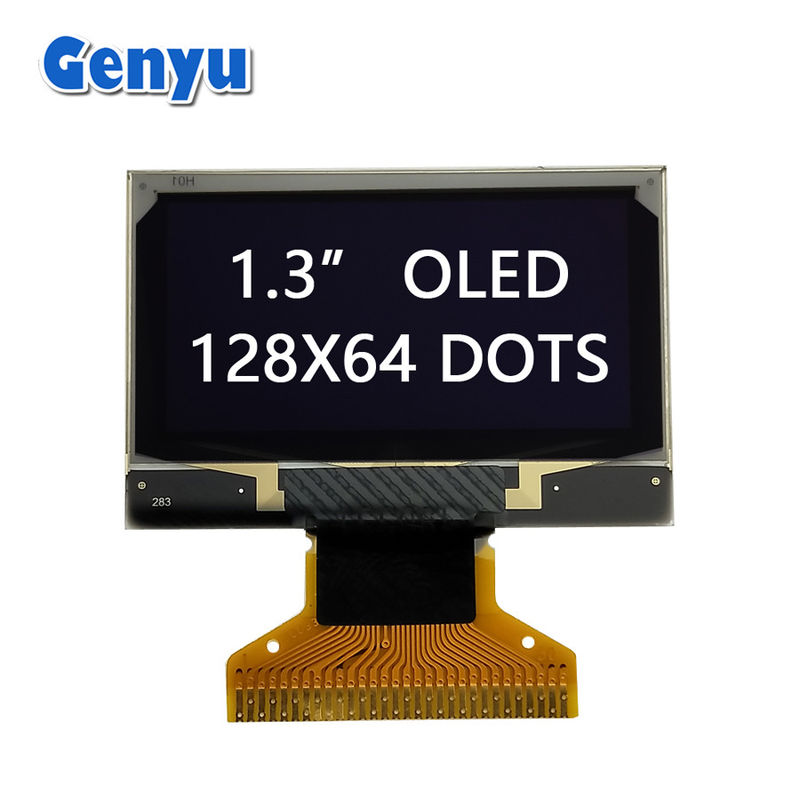

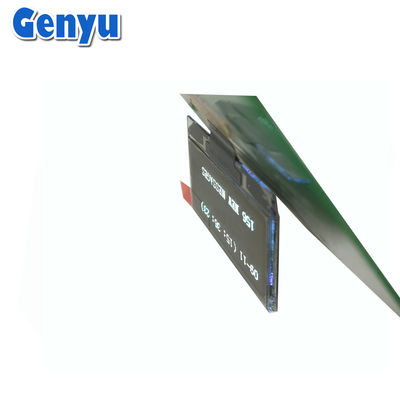

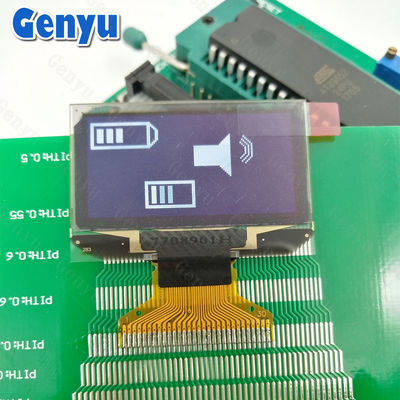

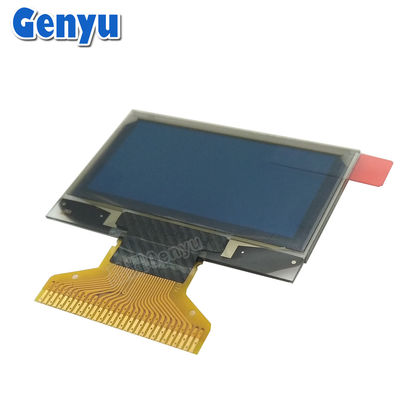

Hochkontrast 1,3 Zoll OLED-Display 128x64 Punkte SH1106

Hochkontrast 1,3 Zoll OLED-Display 128x64 Punkte SH1106

Markenbezeichnung:	Genyu
Modellnummer:	GY12864-18
MOQ:	100 Stück
Preis:	Verhandlungsfähig
Zahlungsbedingungen:	T/T, Paypal, Western Union, MoneyGram, Kreditkarte
Versorgungsfähigkeit:	150 000 Stück/Monat

Einzelheiten

Beschreibung des Produkts

Einzelheiten

Herkunftsort:

China

Zertifizierung:

RoHS, ISO9001: 2015

Größe der Platte:

1.3 Zoll (diagonal)

Entschließung:

Punkte 128*64

Anzeige Farbe:

Weiß

Treiber-IC:

SH1106

FPC:

30 pin, zum Löten

Verpackung Informationen:

Kunststoffschutzschalen und Kartons

Versorgungsmaterial-Fähigkeit:

150 000 Stück/Monat

Hervorheben:

Hochkontrast 1

3 Zoll OLED-Display

OLED-Display mit hohem Kontrast 128x64

Beschreibung des Produkts

1.3-Zoll-OLED-Display Weißfarbe 128x64 Punkte SH1106 30PIN Löten FPC

Hauptmerkmale:

Anzeigegröße- 1,3 Zentimeter diagonal.
Entschließung: Typischerweise128x64 Pixel(monochrome), aber höhere Auflösungen (z. B. 128x128 oder 256x128) sind möglich, insbesondere für Farbversionen.
Farbe: Monochrom (schwarz-weiß) ist am häufigsten, aber es gibt Farbvarianten (in der Regel RGB, manchmal mit einer höheren Auflösung).
Technologie: OLED (Organic Light Emitting Diode), die einen hohen Kontrast, einen geringen Stromverbrauch und große Blickwinkel bietet.
Helle: OLEDs haben im Vergleich zu LCDs im Allgemeinen eine höhere Helligkeit und einen höheren Kontrast.schwarzDa die einzelnen Pixel direkt Licht emittieren.
Schnittstellen: in der Regel inI2CundSPISchnittstellen mitI2Cist häufiger für einfache Verkabelung.

Einzelparameter:

1	Markenbezeichnung	Genyu
2	Modellnummer	GY12864-18
3	Anzeigemodus	OLED ((organische Leuchtdiode)
4	Farbe	Weiß
5	Größe	1.3 Zoll
6	Punktmatrix	128*64 Pixel
7	Modulgröße	34.5 ((W) x23.0 ((H) x1.427 ((D) mm
8	Anzeigebereich	31.42 (W) x 16.7 ((H)mm
9	Aktivbereich	29.42 ((W) x14.7 ((H)mm
10	Punktgröße	0.21(W) *0.21(H) mm
11	Punkte-Pitch	0.23(W) *0.23(H) mm
12	Laufwerk-IC	SH1106G
13	Schnittstelle	6800/8080-Schnittstelle, 4-drahtige serielle Schnittstelle, I2C
14	FPC-Anschluss	30PIN, Löten
15	Spannung	VDD = 1,65 ~ 3,3 V, Vin = 3,5 ~ 4,2 V
16	Blickwinkel	160- Nein.

Hochkontrast 1,3 Zoll OLED-Display 128x64 Punkte SH1106 0

OLED-Bildschirme (0,42 bis 3,12 Zoll):

Wir entwickeln hauptsächlich kleine und mittlere OLED-Displays, darunter 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" und 3,12" usw.

Wir können das FPC, Interface, Touch Panel und PCB-Board nach Ihren Anforderungen anpassen.

Machtüberlegungen:

Die meisten 1,3-Zoll-OLED-Displays können entweder3.3Voder5VWenn Sie jedoch einen Mikrocontroller wie denESP32, stellen Sie sicher, dass das OLED-Display mit einer Spannung versorgt wird, die dem Bedarf entspricht (3,3 V für einige Displays).

Einheitliche OLED-Controller-ICs für 1,3-Zoll-Displays

mit einer Breite von mehr als 20 mm: Einer der häufigsten Controller, der in 1,3-Zoll-OLED-Displays mit 128x64-Auflösung verwendet wird.
SSD1327: Ein weiterer beliebter Controller, der in ähnlichen Displays, insbesondere für hohere Auflösung oder farbige OLEDs, verwendet wird.
SH1106/SH1107: In einigen Displays mit dem gleichen oder ähnlichen Formfaktor und der gleichen Auflösung.

Pinout für 1,3-Zoll-OLED-Display (I2C-Version):

Wenn Sie eine I2C-Version des10,3-Zoll-OLED-Display(mit einer Steuerung wiemit einer Breite von mehr als 20 mmoderSSD1327), wird der typische Pinout wie folgt sein:

VCC: Stromversorgung (in der Regel 3,3 V oder 5 V).
GNDAuf dem Boden.
SCL: Serielle Uhrlinie (I2C).
SDA: Seriendatenleitung (I2C).
RES (Neustartung): Reset-Pin (optional für I2C).
DC (Daten/Befehl): Daten-/Befehlspin (für SPI verwendet, für I2C in der Regel an die Erde gebunden).

Häufig gestellte Fragen

1F: Welche Produkte können Sie anbieten?

A. 1) LCD-Display mit individuellem Segment;

2) Monochrome grafische/Punktmatrix-LCD-Display-Module;

3)Mikro-OLED-Displaymodule;

4) Farbliche TFT-LCD-Display-Panels;

5) LED-Hintergrundleuchten.

2F: Wo ist Ihre Fabrik?

A. Ich weiß nicht.Unser Büro befindet sich in Shenzhen, Guangdong und unsere Fabrik in der Provinz Jiangxi.

3F: Bieten Sie eine kostenlose Probe an?

A: Für die erste Zusammenarbeit werden Proben in Rechnung gestellt, und der Betrag wird in der Massenbestellungsphase zurückerstattet.

4F: Wie ist die Lieferzeit?

A: Für kleine Bestellungen: 7-15 Tage. Für die Massenproduktion: 25-30 Tage.

5F: Kann ich einen niedrigeren Preis für OLED-Displays bekommen?

A: Ja, bei größeren/größeren Bestellmengen günstiger.

6F: Wie kontrollieren Sie die Qualität der Produkte?

A: Alle Produkte werden vor dem Versand zu 100% geprüft.
