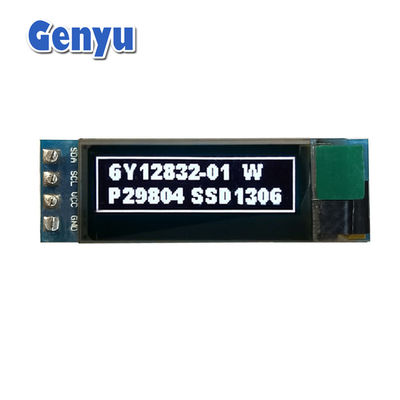

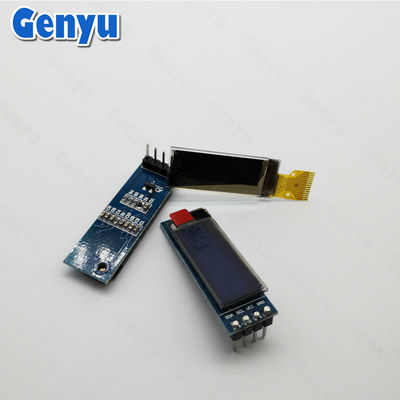

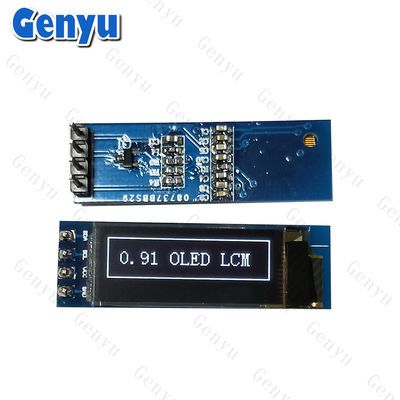

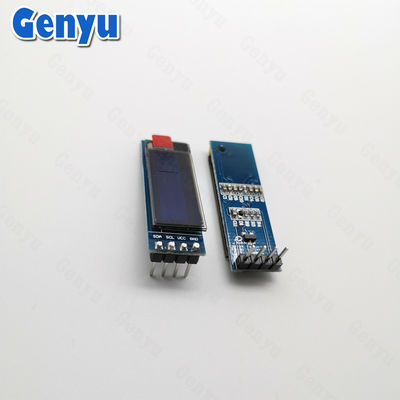

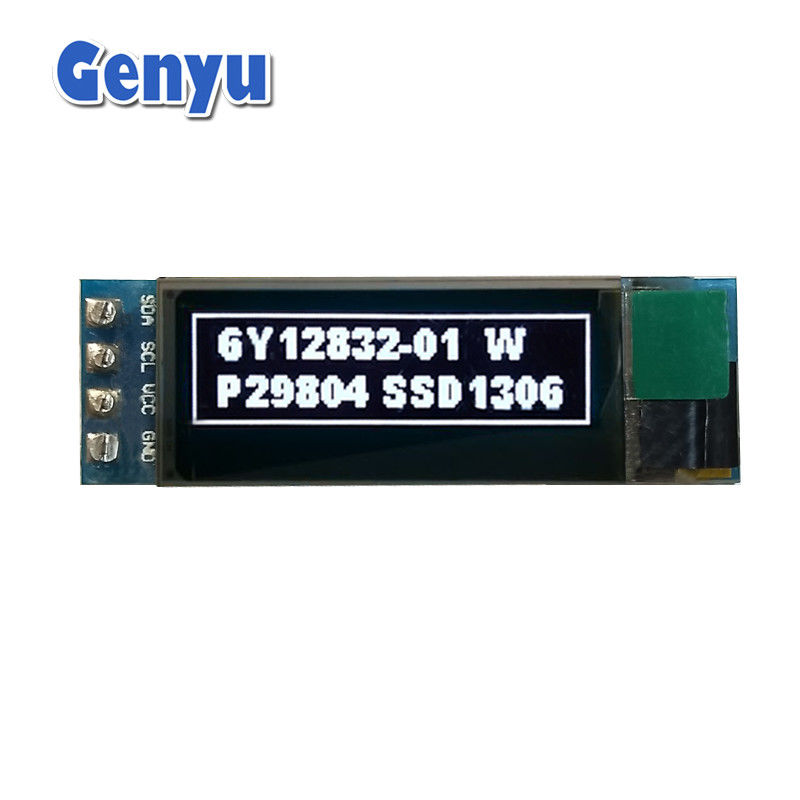

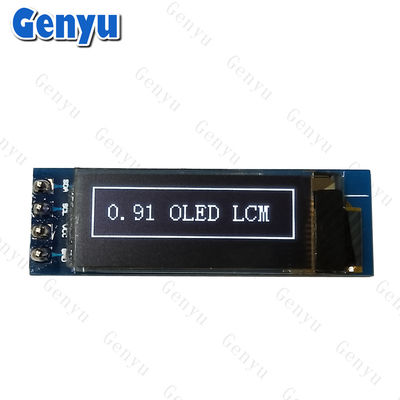

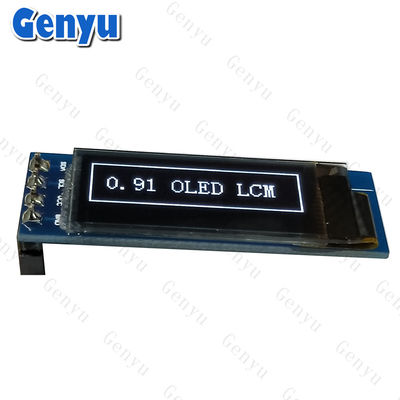

Weiß 0,91 Zoll OLED-Display Modul 128x32 Punkte SSD1306 4PIN I2C Schnittstelle

0.91 Zoll OLED-Display-Modul Weiß 128x32 Punkte SSD1306 4PIN I2C-Schnittstelle

Gemeinsame Merkmale:

1. Anzeigegröße:

   • Diagonale Größe- Das ist nicht wahr.

   • Entschließung:128x32Dies ist für kleinere Bildschirme am häufigsten.

2. OLED-Typ:Monochrom: Die meisten 0,91 Zoll großen OLED-Displays sindMonochrom(in der Regel weiß, blau oder gelb), was bedeutet, dass sie eine Farbe auf einem schwarzen Hintergrund zeigen

3. Schnittstelle:

   • I2C: Die meisten 0,91-Zoll-OLED-Module verwendenI2CDie Datenübertragung erfolgt über eine Schnittstelle für die Kommunikation, die nur zwei Datenlinien erfordert (SDAfür Daten undSCLI2C ist für einfachere Verkabelung und langsamere Kommunikationsgeschwindigkeiten praktisch.

   • SPI: Einige 0,91-Zoll-OLED-Module können auchSPI(Serial Peripheral Interface), die eine schnellere Datenübertragung ermöglicht, aber zusätzliche Verkabelung erfordert.

4. Treiber-IC:mit einer Breite von mehr als 20 mm: Dies ist einer der beliebtesten OLED-Controller, weit verbreitet in 0,91-Zoll-Modulen

5. Stromversorgung:OLED-Displays sind relativmit geringer LeistungIm Vergleich zu herkömmlichen LCD-Displays benötigen sie keine Hintergrundbeleuchtung, da jedes Pixel sein Licht emittiert.3.3Voder5V(je nach Modell) zu betreiben.

6. Aufbau von PCBs:Starres PCB: Andere sind mit einem starren PCB ausgestattet, was ineingebettetodernicht bewegtAnwendungen wie Handheld-Geräte, Sensoren und Gadgets.

Einzelheiten:

OLED-Bildschirme (0,42 bis 3,12 Zoll):

Wir entwickeln hauptsächlich kleine und mittlere OLED-Displays, darunter 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" und 3,12" usw.

Wie man ein 0,91 Zoll OLED-PCB mit Arduino verwendet:

Um ein 0,91-Zoll-OLED-Display mit einemArduino(oder einem anderen Mikrocontroller), folgen Sie den folgenden Grundschritten:

1.Anzeigeverbindung:

• I2C-Schnittstelle (am häufigsten):

  • VCCauf den 3,3V- oder 5V-Stift auf dem Arduino (abhängig von den Anzeigenspezifikationen).

  • GNDan die Bodenspalte (GND) auf dem Arduino.

  • SCLzum SCL-Pin auf dem Arduino.

  • SDAzum SDA-Pin auf dem Arduino.

• SPI-Schnittstelle(falls zutreffend):

  • VCCauf den 3,3V oder 5V-Pin des Arduino.

  • GNDzur GND-Pin.

  • SCK(Serial Clock) auf den SCK-Pin auf dem Arduino.

  • MOSI(Master Out Slave In) zum MOSI-Pin auf dem Arduino.

  • CS(Chip Select) an einen beliebigen digitalen Pin auf dem Arduino (z. B. Pin 10).
