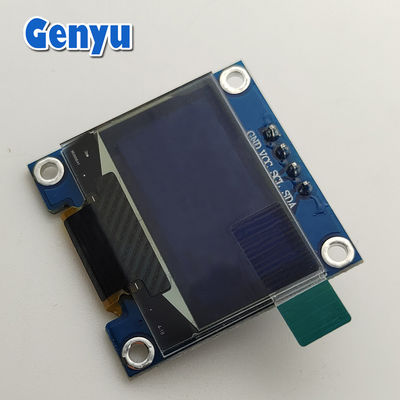

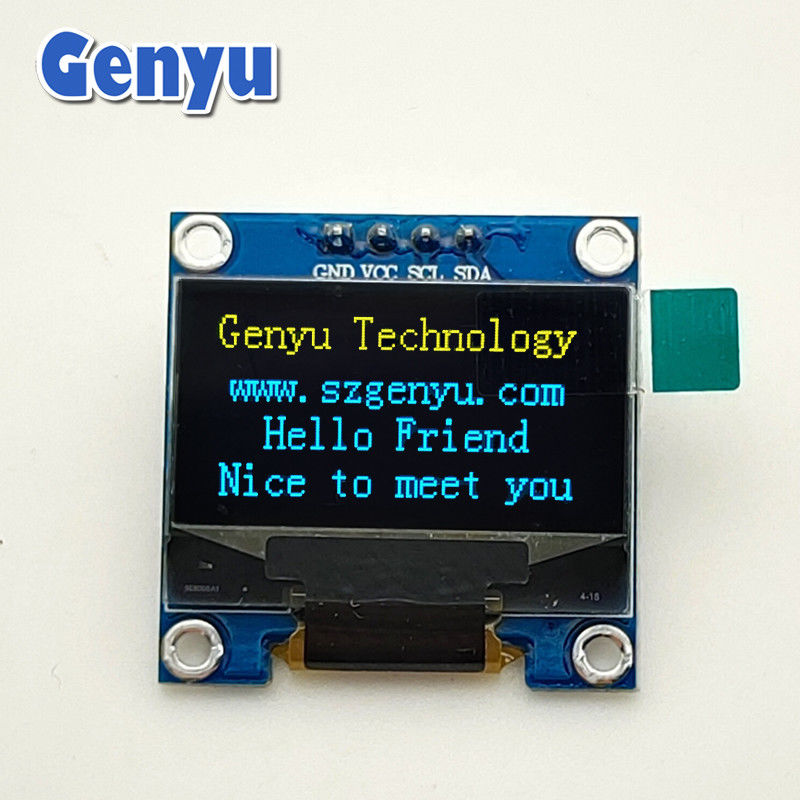

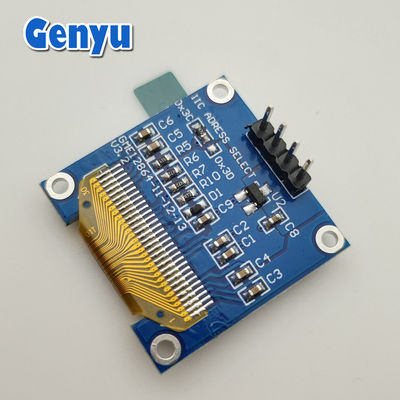

SSD1306 0,96' OLED-Display-Modul Y&B 128x64 Punkte 4PIN I2C-Schnittstelle

0.96 Zoll OLED-Display-Modul Y&B 128x64 Punkte SSD1306 4PIN I2C-Schnittstelle

Spezifikationen eines 0,96 Zoll großen OLED-Moduls:

1. Anzeigegröße:

   • Diagonale Größe- Das ist nicht wahr.

   • Aktivbereich: ca. 21,74 mm x 10,86 mm.

2. Entschließung:Häufig128x64 Pixel

3. OLED-Typ:

   • Monochrom: Erhältlich in einzelnen Farben wie Weiß, Blau oder Gelb.

   • Zweifarbig: Zeigt zwei Farben wie gelb und blau horizontal aufgeteilt an.

4. Treiber-IC:

   • mit einer Breite von mehr als 20 mm: Der am häufigsten verwendete Controller für 0,96 Zoll große OLED-Displays.

   • SH1106: Ein anderer kompatibler Steuergerät, typischerweise mit ähnlicher Funktionalität.

5. Schnittstelle:

   • I2C: Standard für die meisten 0,96-Zoll-OLED-Module; verwendet zwei Drähte (SDA, SCL) für die Datenkommunikation.

   • SPI: Einige Varianten unterstützen SPI für eine schnellere Kommunikation.

6. Energiebedarf:

   • Spannung: typischerweise3.3Voder5V(je nach Modul).

   • Niedriger Stromverbrauch aufgrund des selbstemissiven Charakters von OLEDs.

7. Blickwinkel:

   • Weite Blickwinkel, in der Regel bis zu170°.

8. Kontrastverhältnis:

   • Extrem hoch, typischerweise10,000:1, um einen klaren Text und eine klare Grafik zu gewährleisten.

9. Formfaktor:

   • Kompakt und leicht, so dass es für Raumbeschränkungen geeignet ist.

Einzelparameter:

OLED-Bildschirme (0,42 bis 3,12 Zoll):

Wir entwickeln hauptsächlich kleine und mittlere OLED-Displays, darunter 0,42", 0,49", 0,66", 0,78", 0,87", 0,91", 0,96", 1,12", 1,21", 1,3", 1,5", 1,54", 1,92", 2,08", 2,23", 2,42", 2,7" und 3,12" usw.

Anschließen eines 0,96 Zoll großen OLED-Moduls:

1. Verkabelung (I2C-Schnittstelle):

• VCC: Anschließen an eine 3,3V- oder 5V-Stromversorgung (je nach Modul).

• GNDBodenverbindung.

• SCL: Anschließen an den I2C-Uhrstift (z. B. A5 auf Arduino Uno).

• SDA: Anschließen an den I2C-Datenpin (z. B. A4 auf Arduino Uno).

2. Verkabelung (SPI-Schnittstelle)(falls unterstützt):

• VCCStromversorgung.

• GNDAuf dem Boden.

• SCL- Die Serienuhr.

• MOSI"Meister aus Sklaven rein".

• CSChip Auswahl.

• DCDaten/Befehlsleitung.
